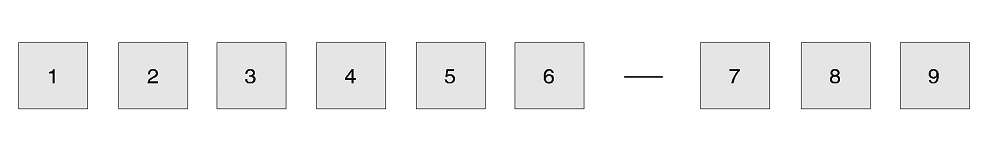

無泄漏閥門是本公司最新研究的實用新型產品。已獲國家實用新型產品專利證書，專利號為ZL02232995.1，其結構和性能在國內尚屬首例和獨創。故其型號和名稱均由本公司自行命名和編制。為了便于廣大客戶辨別了解和訂貨，特此說明如下：
1. 企業名稱漢語拼音第一個字母縮寫代號：正工——ZG
2. 閥門名稱代號：無泄漏閥門——W
3. 可被無泄漏閥門替代的閥門類型代號：截止閥—J；閘閥—Z；柱塞閥—U
4. 閥門連接形式代號：外螺紋—2；法蘭—4；焊接—6；卡箍—8
5. 結構形式代號：直通式—1；角式—4
6. 密封面材料代號：超強復合材料—LPPR；不銹鋼—H；硬質合金—Y
7. 公稱壓力值：16；25；40；單位：kgf/cm2
8. 公稱通徑代號：DN
9. 公稱通徑值：40～400，單位：mm
■主要性能特點和用途
1.博彩眾長嶄新設計特點：本專利實用新型產品是集柱塞閥密封性能、截止閥的截止、節流功能和啟閉靈活等優點或功能于一體而設計完成的一種新型產品。故具有啟閉靈活、截止、節流、密封可靠、密封件不宜磨損及使用壽命長等特點。
2.互換性強特點：閥門的尺寸和使用性能設計。在充分可替代產品的前提下，可完全替代各種工況下的柱塞閥、截止閥和無掃線要求的閘閥。
3.實用性廣特點：該產品可根據客戶要求選擇材質。廣泛應用于石油、化工，石油產品、水、蒸汽、氣等各種管線和管路上，作接通和截?cái)嘟橘|(zhì)的啟閉裝置。
4.嚴格防止外泄露特點：本產品具有嚴格防止外泄露的三道密封裝置，即閥塞上的不銹鋼倒密封、閥塞下密封和閥塞的上密封，閥塞的上下密封均采用耐磨、耐高溫、回彈性強的密封材料LPPR。
5.嚴格防止內泄露特點：本產品具有嚴格防止內泄露的凹凸軟密封副或錐形硬密封副結構，密封副材質為不銹鋼/LPPR或不銹鋼/不銹鋼。對管線或管路可以完全關閉，經試驗證明，本閥開關萬次無泄漏。
6.安裝位置無要求等特點：閥塞上下均為氣密封配合定心結構，密封副的密封性能不受介質沖流和安裝位置的影響，閥門可進行立式、臥式或斜式安裝，密封副的相對密封位置始終保持不變。密封性能保持不變。
7.操作輕便特點：閥塞采用變徑設計，在滿足流量的前提下，大大降低了啟閉力矩。實驗證明，改進后的DN300口徑閥門的啟閉力矩只有改進前的DN100口徑閥門的啟閉力矩大小。
8.運行平穩特點：閥塞在上下氣密封配合定心結構和中間定位架的支撐下，定心好，剛性好，無任何間隙?？稍谌魏伟惭b位置的任何啟閉位置工作。且具有很好的自鎖性能。無需額外增加鎖緊裝置。
9.使用壽命長特點：本閥采用的密封件材料均為耐磨、耐高溫、回彈性強的密封材料。實驗證明是普通閥門的三倍。即使在長期使用和開關頻繁的工況下，若有輕度磨損，按使用說明書要求進行更換或調整也極其方便快捷。
■產品設計制造和驗收標準
1.設計制造：GB12233～12235、GB/T12234
2.結構長度：GB12221
3.法蘭連接尺寸：JB78、JB79、GB9113.1～9113.26
4.檢查和驗收：GB/T13927
5.焊接要求：GB12224
■壓力試驗規范
|
公稱壓力（MPa） |
強度試驗（MPa） |
水密封實驗（MPa） |
氣密封試驗（MPa）
|
|
1.6 |
2.4 |
1.76 |
0.5～0.7 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
■主要性能規范
|
主要零部件材質 |
主要技術性能
|
|||
|
閥體、閥蓋 |
閥瓣 |
密封面 |
適用介質 |
適用溫度
|
|
HT200 WC8 1Cr18Ni9Ti |
1Cr18Ni9Ti 2Cr13 |
LPPR 2G13 1Cr18Ni9Ti 硬質合金 |
石油、化工、石油產品、水、蒸汽、氣等 |
≤300℃ ≤425℃ |
